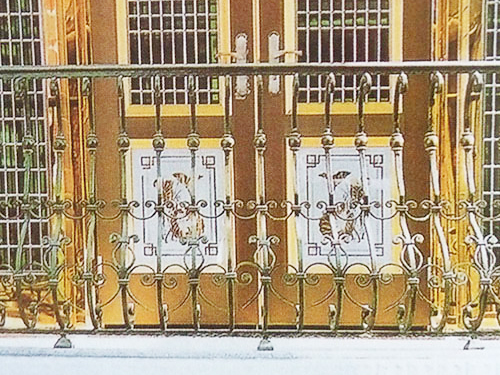

开 料→锻 打→弯 花→焊接组装→打 磨→热浸镀锌→抛 光→喷 漆→烤 漆→表面装饰效果漆→喷透明漆 →包装。

铁艺护栏的防锈处理及防锈工艺流程目前铁艺护栏有效实用的防锈方法是热浸镀锌。即在铁艺护栏在熔化的锌液中在表面生成锌铁合金层及纯锌层，用以隔绝铁艺工件被氧化的机会。防锈期长达20-50年以上，期间无需维修，安全可靠，是铁艺工件不错的防锈方法。

热浸镀锌的工艺流程

1、酸洗前检查处理检查铁艺工件是否具备镀锌的工艺孔(排气、出入锌夜、吊挂)，铁艺工件表面的锈蚀程度，表面覆盖物能否被盐酸除去(如有油漆、油脂等应采用火烧、打磨、碱洗等法除去)。

2、脱脂(碱洗) 配有加热设备，消除铁艺工件表面的油脂、涂料等。

3、水洗清除铁艺工件表面的碱水及附着物。

4、酸洗除去铁锈、氧化皮等其它表面覆盖物

5、酸洗后检查处理：酸洗效果是否理想，如酸洗不充分，再次酸洗，如果酸洗前处理不彻底，需重新处理后再次酸洗。

6、水洗除去铁艺工件表面的酸水及其它附着物

7、上助镀剂再次清洗工件表面，保证表面在镀锌之前不在生锈。

8、烘干提高铁艺工件温度，避免铁艺表面水分过多，在镀锌时发生爆炸。

9、热浸锌工件浸泡于440℃-470℃熔融的锌液中，达到一定时间后提出，铁艺工件表面被获得一层锌铁合金层和纯锌层镀层。

10、钝化提供工件表面抗大气的腐蚀性能，减少或延长白锈出现的时间。

11、冷却防止工件激冷回缩，产生集体组织开裂。

12、精整清除锌瘤及附着在镀层表面的锌灰。

13、检验镀层的检验和测定，工件的外观检查。
